QD型5－10噸吊鉤橋式起重機
QD型吊鉤橋式起重機是采用國際先進標準制造的系列產品。整機結構新穎、造型美觀、工藝性好、操作靈活平穩、安全可靠。
主要特點：
（1）橋架采用箱形主梁，自動埋弧焊焊接。
（2）小車導電采用工字鋼軌道電纜導電新裝置，安全可靠。
（3）起升機構根據要求還可設第二套安全裝置。增加可靠性。
（4）零部件標準化、系列化、通用化。
（5）操縱室視野開闊，全部機構均在操縱室內操縱，工作舒適操縱靈活。
本產品廣泛適用于普通重物的裝卸與搬運，還可配以多種專用吊其進行特殊作業，當露天使用時帶有防雨設備。表中數據為室內起重機用，室外起重機總重和輪壓約增加5％，起重機按使用繁忙程度分為中級（A5）和重級（A6）兩種工作制度。選用時應注明工作制度，工作環境的最高、最低氣溫及電源種類等技術要求。還可根據用戶要求的跨度設計制造。
|
起重量 |
t |
5 |
10 |
||||||||||||||||
|
跨度 |
m |
10.5 |
13.5 |
16.5 |
19.5 |
22.5 |
25.5 |
28.5 |
31.5 |
10.5 |
13.5 |
16.5 |
19.5 |
22.5 |
25.5 |
28.5 |
31.5 |
||
|
最大起升高度 |
m |
16 |
|||||||||||||||||
|
速度 |
起升 |
A5 |
m/min |
11 |
7.56 | ||||||||||||||
|
A6 |
15.5 |
13.3 | |||||||||||||||||
|
小車運行 |
37 |
43 |
|||||||||||||||||
|
大車運行 |
A5 |
89 |
91 |
90 | 91 | 84 | |||||||||||||
|
A6 |
115.5 |
116.8 |
115.5 | 116.8 | 112.5 | ||||||||||||||
|
電動機 |
起升 |
A5 |
型號/kW |
YZR160L-6Z/13 |
YZR180L-8Z/13 |
||||||||||||||
|
A6 |
YZR180L-6Z/15 |
YZR200L-6Z/22 |
|||||||||||||||||
|
小車運行 |
YZR112M-6Z/1.8 |
YZR132M-6Z/2.5 |
|||||||||||||||||
|
大車運行 |
A5 |
YZR132M2-6/2×4 |
YZR160M1-6/2×6.3 | YZR132M2-6/2×4 | YZR160M1-6/2×6.3 | ||||||||||||||
|
A6 |
YZR160M1-6/2×5.5 |
YZR160M2-6/2×7.5 | YZR160M1-6/2×5.5 | YZR160M2-6/2×7.5 | |||||||||||||||
|

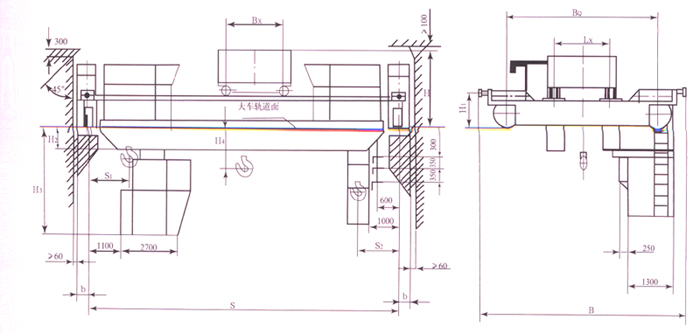

主要尺寸 |
H |
1753.5 |
1876 | 1926 | |||||||||||||||
|
H1 |
725 |
725 | 775 | ||||||||||||||||
|
H2 |
-24 |
126 |
226 |
376 |
526 |
676 |
826 |
976 |
-24 |
126 |
226 |
376 |
526 |
628 |
778 |
928 |
|||
|
H3 |
2526 |
2546 |
2596 |
2755 |
2906 |
2886 |
3036 |
3186 |
2526 |
2546 |
2596 |
2756 |
2906 |
2838 |
2988 |
3138 |
|||
|
H4 |
44.5 |
544 | 494 | ||||||||||||||||
|
B |
4500 | 4650 | 6100 | 5150 | 5290 | 6100 | |||||||||||||
|
BQ |
3400 | 3550 | 5000 | 4050 | 4050 | 5000 | |||||||||||||
|
BX |
1100 | 1400 | |||||||||||||||||
|
B |
230 |
||||||||||||||||||
|
LX |
1400 | 2000 | |||||||||||||||||
|
S1 |
800 | 1000 | |||||||||||||||||
|
S2 |
1250 | 1350 | |||||||||||||||||
| 重量 | 小車 |
A5 |
t |
1.81 | 3.36 | ||||||||||||||
|
A6 |
2.21 | 3.47 | |||||||||||||||||
| 總重 |
A5 |
13 |
14 |
16 |
19 |
21 |
26 |
29 |
32 |
15 |
17 |
19 |
21 |
24 |
28 |
32 |
35 |
||
|
A6 |
14 |
15 |
17 |
20 |
22 |
27 |
31 |
34 |
15 |
17 |
20 |
22 |
25 |
30 |
33 |
36 |
|||
|
最大輪壓 |
A5 |
t |
8 |
8.5 |
9.1 |
9.8 |
10.4 |
11.7 |
12.5 |
13.2 |
10.9 |
11.5 |
12.3 |
12.9 |
13.6 |
14.9 |
15.8 |
16.6 |
|
|
A6 |
8.5 |
9.1 |
9.2 |
10.4 |
11.1 |
12.5 |
13.3 |
13.8 |
11.1 |
11.8 |
12.6 |
13.1 |
13.8 |
15.4 |
16.3 |
17.1 |
|||
| 薦用鋼軌 | 38kg/m | 43kg/m | |||||||||||||||||
| 電源 | 三相交流 380V 50Hz | ||||||||||||||||||
